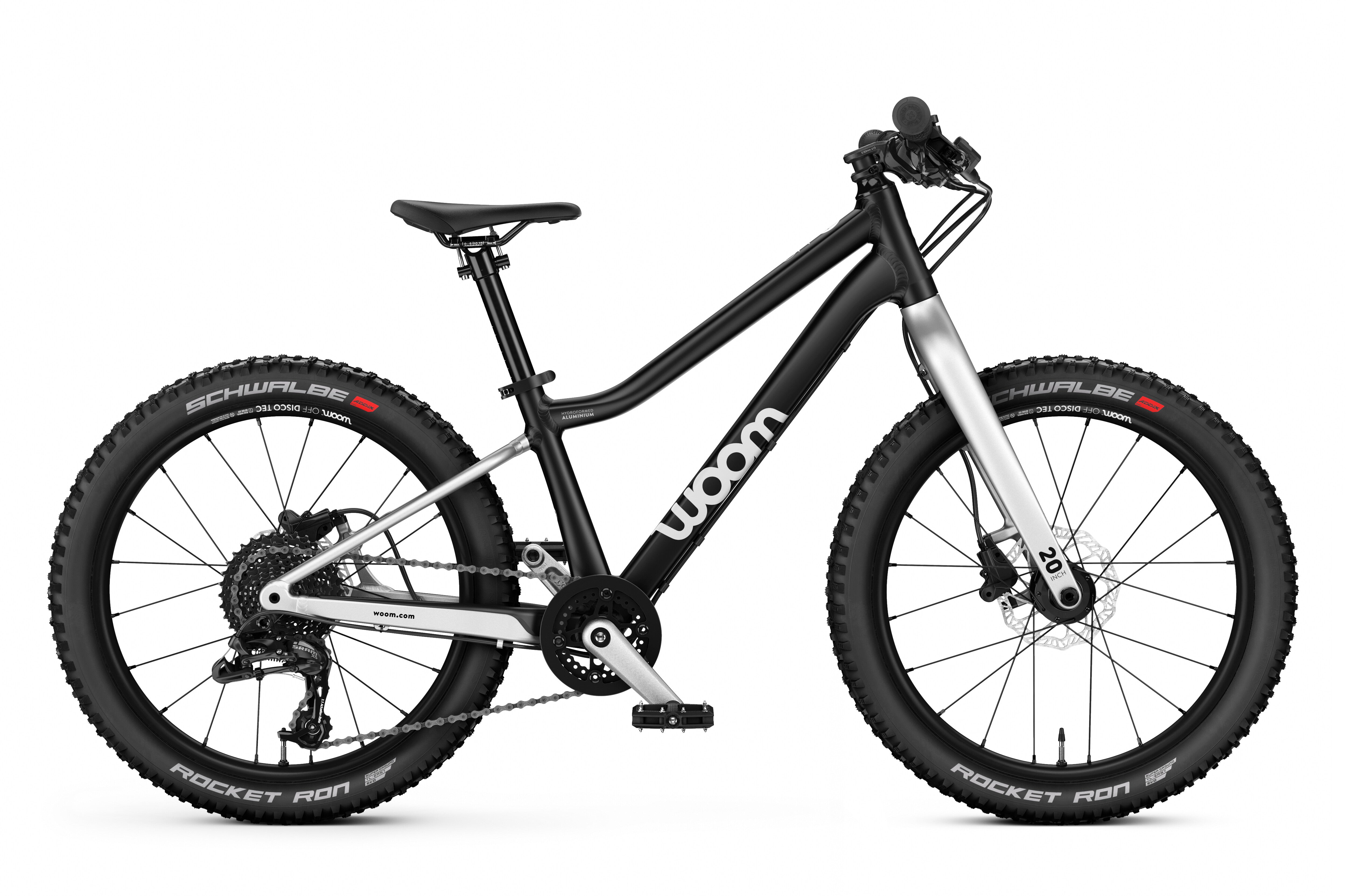

woom OFF 4

Minimális súly. Maximális élmény.

Az új, optimalizált woom OFF 4 modell ultrakönnyű, robusztus mountain bike, amelyet hat éves kortól ajánlunk, hiszen nemcsak a tökéletes bevezetőt nyújt a mountain bike-ok világába, hanem segít a gyerekek kerékpáros készségeit a következő szintre vinni. Az ergonomikus kialakítás, a gyerekbarát geometria és a kiváló minőségű alkatrészek még nagyobb biztonságot és a kezelhetőséget biztosítanak.

Méret: 20″
Súly: 8,1 kg (pedál nélkül)
Életkor: 6 - 8 év
Magasság: 118 - 130 cm
Elérhető változatok:
OFF AIR / OFF
  • woom váz

    A szuperkönnyű alumínium váz sportos kialakítása, hosszú tengelytávja és lapos kormányszár dőlésszöge révén gondoskodik az egyenletes működésről és a biztonságos kezelésről. A felsőcső hajlata további biztonságot ad, hiszen minden helyzetben lehetővé teszi a gyors leszállást.

  • woom villa

    Szuperkönnyű és trendi – a karbonvilla maximális stabilitást biztosít, miközben nagyon könnyű is. A többirányú karbonszálak optimális torziós merevséget biztosítanak kormányzáskor és fékezéskor.

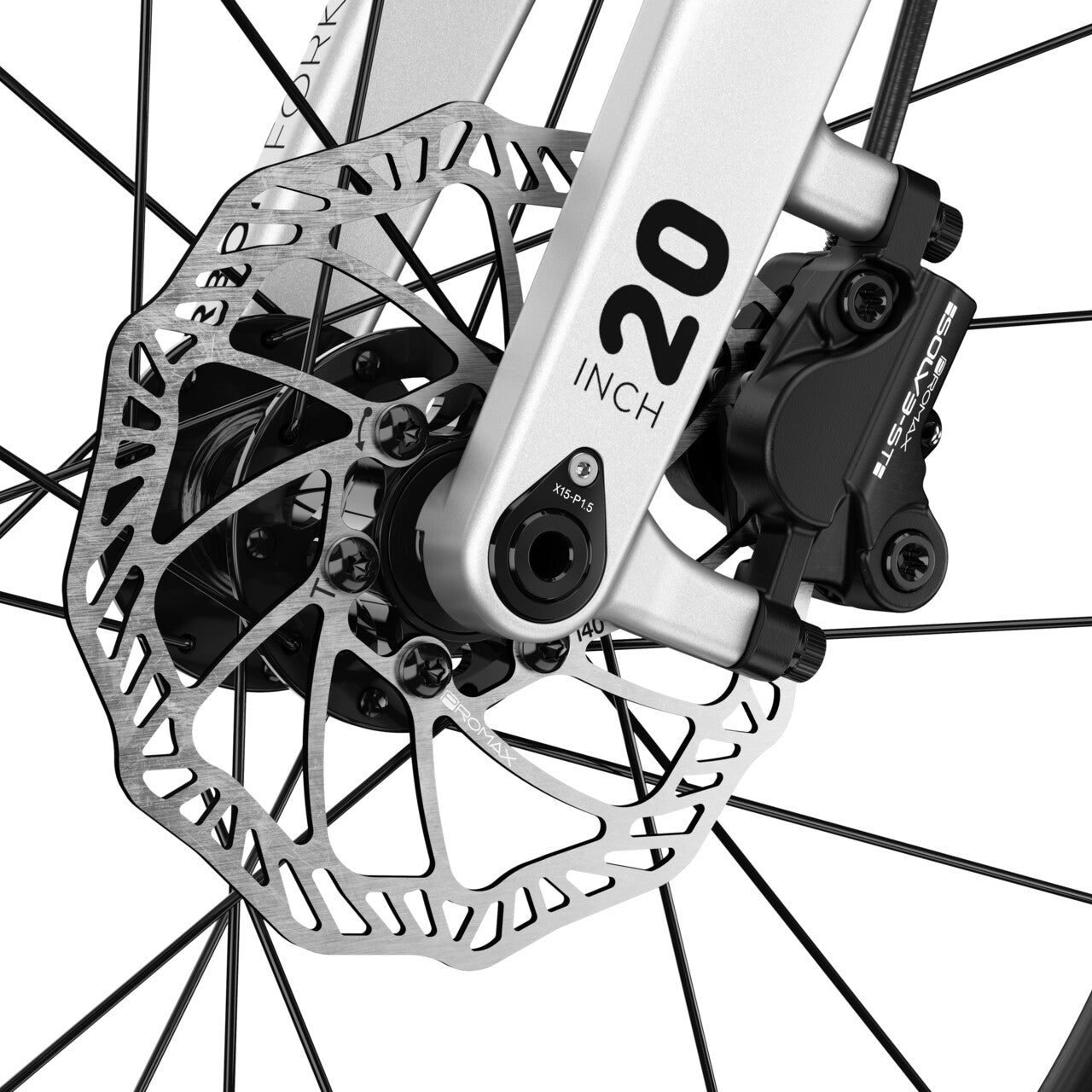

  • woom fék

    A fokozatos fékezést lehetővé tevő tárcsaféknek és a gyermekkézre tervezett fékkarnak köszönhetően a bicikli még nehéz terepen és esős időben is maximálisan biztonságos és jól irányítható.

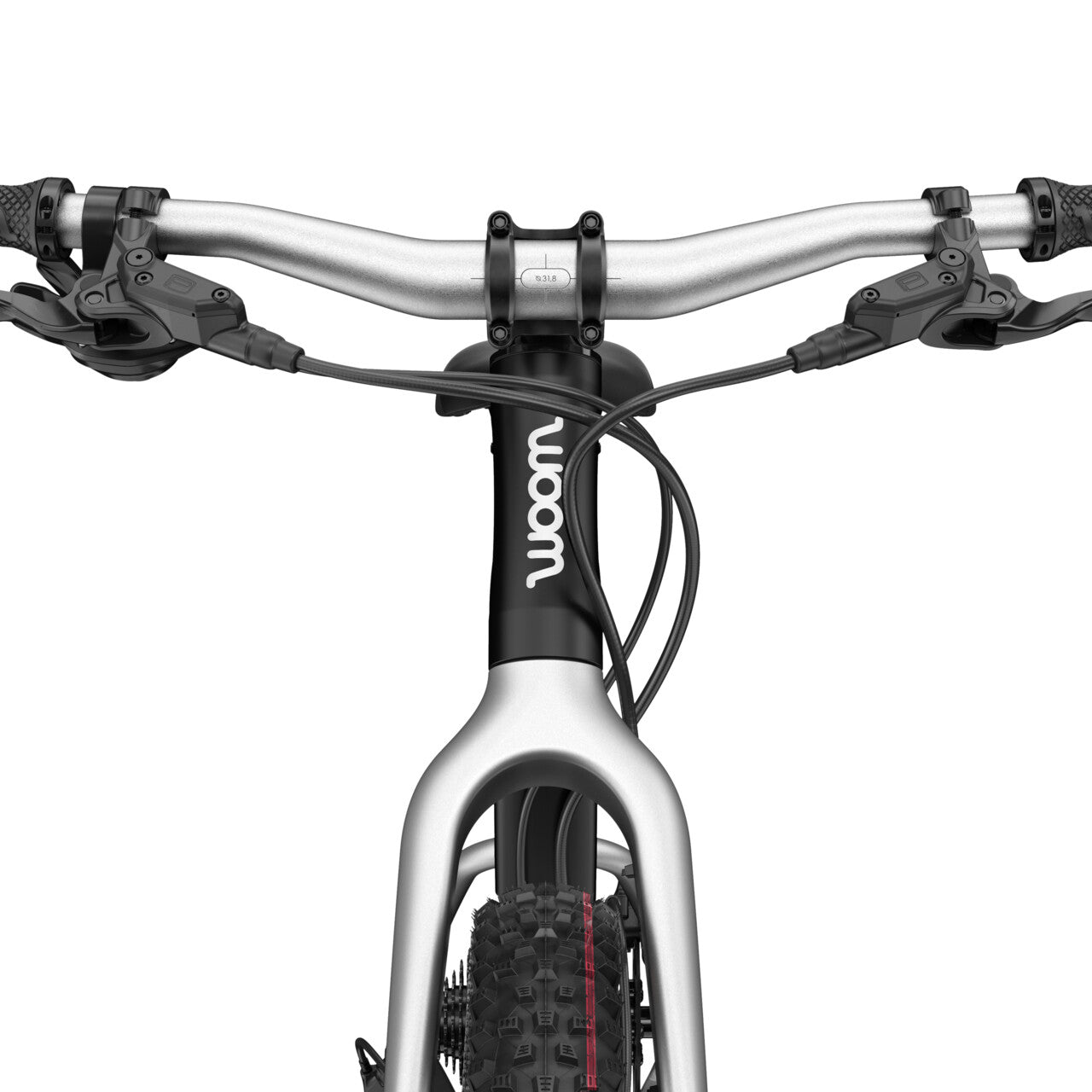

  • woom kormányszár

    A speciálisan megtervezett, kovácsolt alumínium kormányszár kis súlyával maximális fokú merevséget garantál. A kormányszár megfordítható kialakításának köszönhetően fordítva is felszerelhető a kormánymagasság állításához.

  • woom saddle

    Az életkornak megfelelően kialakított MTB-nyereg és a gyermekkezekkel jól kezelhető, ergonomikus felületű markolatok gondoskodnak a legnagyobb kényelemről tekerés közben, míg a robusztus fémcsapos platform pedáloknak köszönhetően a cipő biztosan a pedálon marad.

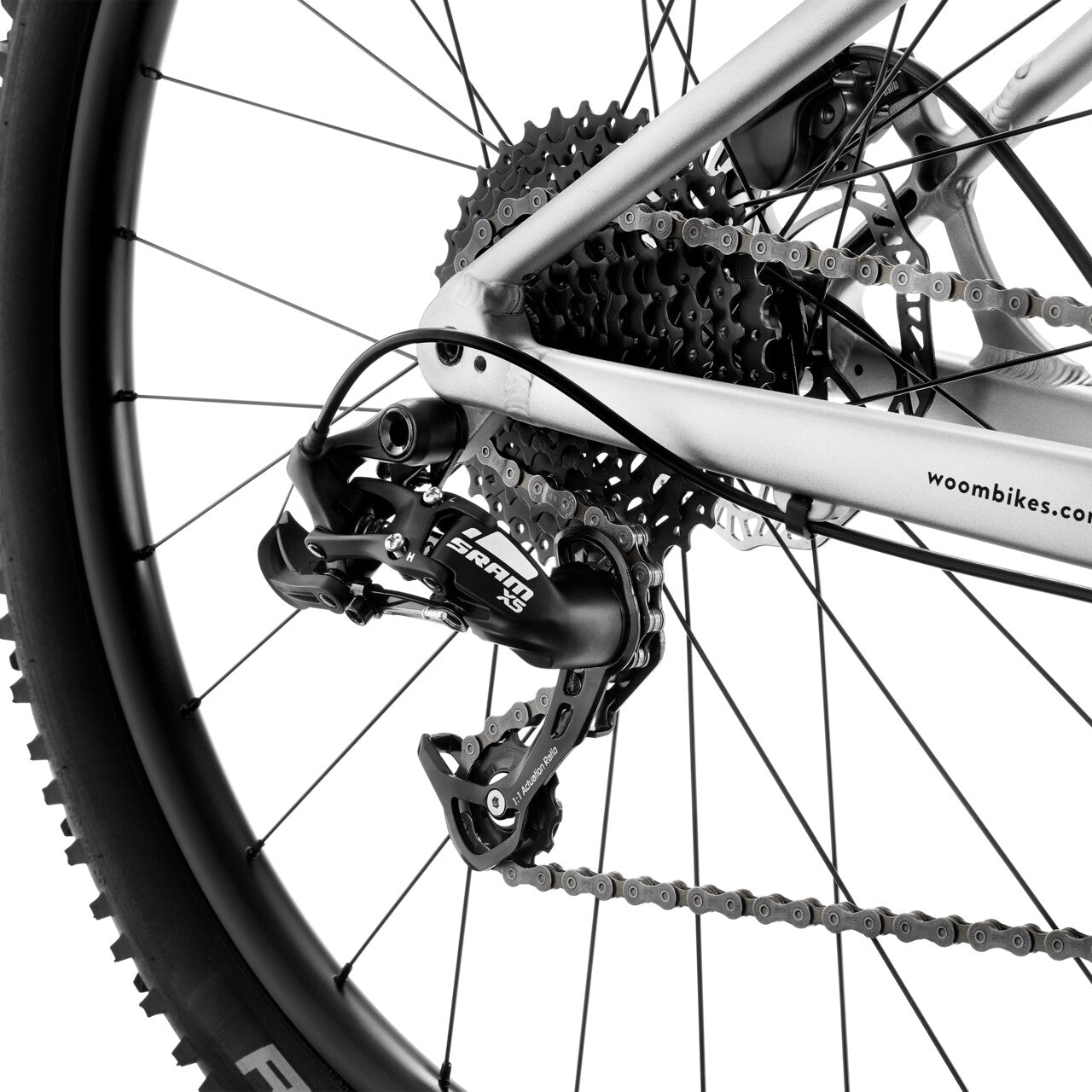

  • Váltó

    A pontos, könnyen járó SRAM X5 váltó kilenc sebességgel, széles áttételtartománnyal rendelkezik a 28 első és a 11–32 hátsó fognak köszönhetően. A hüvelykkel könnyen működtethető SRAM NX Trigger váltókar gondoskodik pontos és gördülékeny váltásról.

  • Tyres

    A kiváló minőségű Schwalbe abroncsok kis gördülési ellenállást, maximális tapadást biztosítanak és hosszú élettartamúak. A tubeless easy technológia és a tubeless-kész felni lehetővé teszi az egyszerű átállást a tömlő nélküli gumiköpenyhez, amely még nagyobb kényelmet és tapadást biztosít.

  • Trigger váltó

    Az egyszerűen használható SRAM váltó lehetővé teszi a biciklisek számára, hogy a hüvelykujjukkal és a mutatóujjukkal zökkenőmentesen és megbízhatóan válthassanak át a kilenc fokozaton.

  • Egyénileg állítható alkatrészek

    A praktikus gyorszáras nyeregbilincsnek köszönhetően a nyerget pillanatok alatt megfelelő magasságra lehet állítani, valamint a fékkarokat is játszi könnyedséggel a gyerekkéz méretéhez igazíthatják. Ezen kívül a magas minőségű kormányszár megfordítható kialakításának köszönhetően fordítva is felszerelhető a kormánymagasság állításához.

“Ultrakönnyű és robusztus kialakítású 20 colos mountain bike rugós villával, 9 fokozatos váltóval és tárcsafékkel hat éves kortól.”
Marcus Ihlenfeld
a woom alapítója és ügyvezető igazgatója

woom OFF 4

A termék alakja

Abroncs-/kerékméret
20″
Kormánymagasság
760 mm
Kormányszár dőlésszöge
68°
Vízszintes felsőcsőhossz
460 mm
Tengelytáv
725 mm
Nyeregcső dőlésszöge
70°
Minimális nyeregmagasság
575 mm
Maximális nyeregmagasság
750 mm (28.7″)
Hajtókarhossz
110 mm
kormány állíthatósága
Angle +/-15°; Height +/- 12mm

woom OFF 4

Műszaki adatok

Váz
  • a váz anyaga: könnyű, első osztályú 6061-T6-os alumínium, kétszer húzott és hidroformált csövek
  • 20″ kerékméret
  • sportos stílusban: a süllyesztett váznak, az alacsony súlypontnak valamint a nagy tengelytávnak köszönhetően a kerékpár biztos kézzel irányítható és jól egyensúlyban tartható

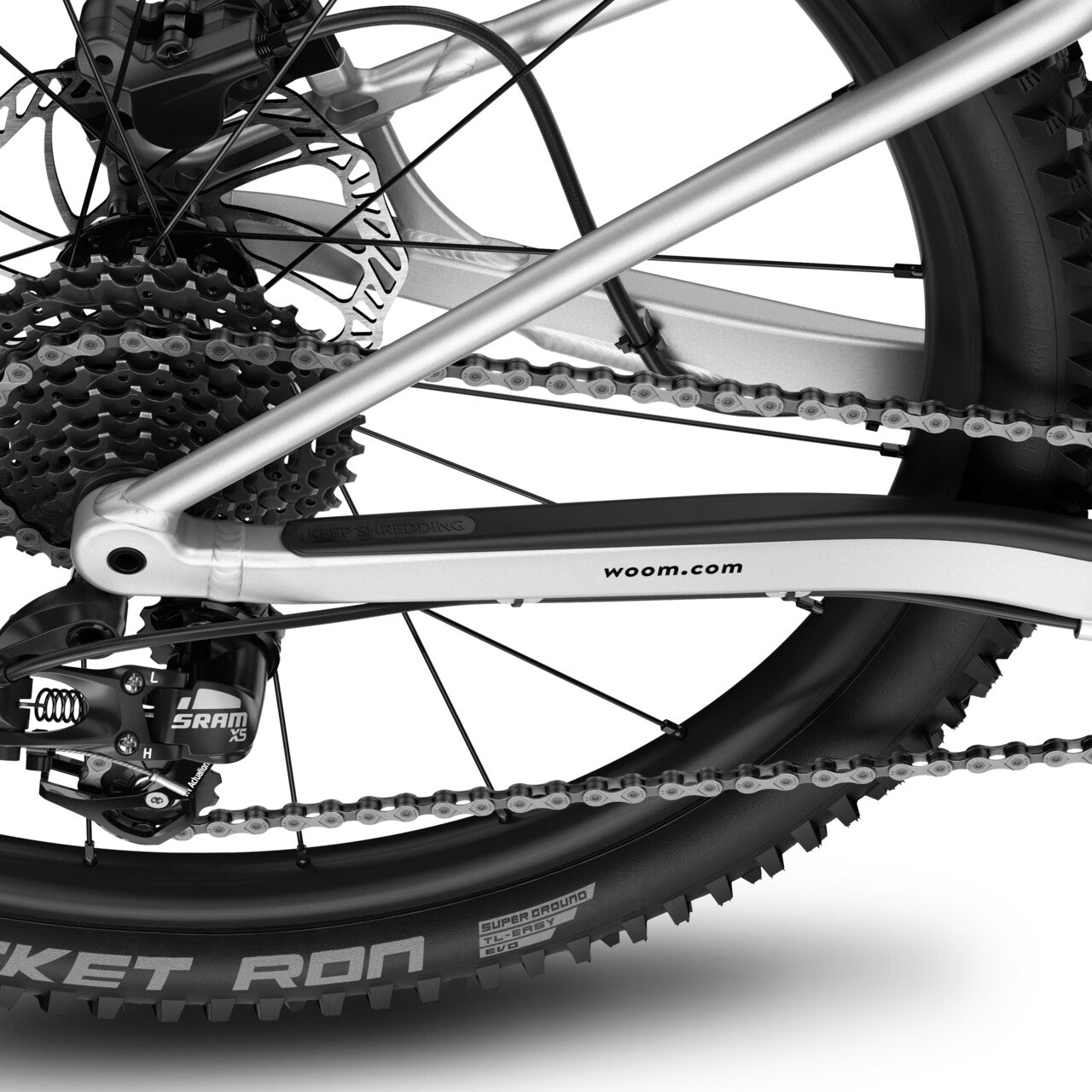

  • robusztus, műanyagból készült láncvillavédő a lakk károsodásának megelőzésére
Váltó
  • 9 fokozat
  • SRAM X5 trigger váltó
  • SRAM X5 hátsó váltó
Kerék
  • könnyű, tubeless-kész Alexrims alumíniumfelnik
  • méret: 20″
  • tömített ipari csapágyas alumínium kerékagy
  • átütőtengely a legnagyobb fokú merevség eléréséért (100 x 15 mm elöl / 135 x 12 mm hátul)
  • 20 küllő, kétszer keresztezett küllőfűzés
  • alumínium küllőanya
Villa
  • könnyű woom karbonvilla
  • kiemelkedően merev a többirányú karbonszálaknak köszönhetően
  • 1 1/8″–1″ kúpos villanyak
  • 100 x 15 mm-es átütőtengely
  • felszerelés utáni tárcsafékadapter
Gumiabroncs
  • 20x2,25″ Schwalbe Rocket Ron
  • ADDIX SPEED gumikeverékkel és tubeless easy technológiával
  • lehetővé teszi a könnyű átállást tömlő nélküli kerékpárgumira
  • Presta szelepek
Kormánycsapágy
  • teljes egészében integrált 1 1/8″–1″ méretű kormánycsapágy
  • tömített ipari csapágy
Kormányszár
  • kovácsolt alumínium
  • CNC-megmunkált
  • két bilinccsel rögzített kormány
  • +/-15°-os megfordítható kialakítású kormányszár a kormánymagasság beállításához
  • hossza: 50 mm
Nyereg
  • MTB-nyereg
  • sportos dizájn
  • ergonomikusan illeszkedik minden gyerek korcsoport medencecsontjához
  • oldalvédelem falhoz támasztás esetére
Kormány
  • széles, könnyű alumíniumkormány kúp alakú markolatvégekkel
  • szélesség: 570 mm
  • emelés: 20 mm
Nyeregcső
  • 27,2 x 250 mm
  • eloxált alumínium nyeregcső a maximális megengedett hosszabbítás megjelölésével
Markolat
  • a kis átmérőnek köszönhetően gyerekbarát
  • különösen kényelmes a tenyérnél megerősített felületnek köszönhetően
  • a biztos tartás érdekében teljes egészében szilikonból készült
  • a kormányvégeket bilinccsel erősítették meg az elfordulás megelőzése érdekében
Nyeregbilincs
  • gyorszáras alumínium nyeregbilincs
  • kis erőkifejtéssel is mozgatható hosszú gyorskioldó kar
  • elfordulásbiztos
Meghajtórendszer
  • könnyű, kovácsolt, 110 mm hosszú alumínium hajtókarok kis pedáltávolsággal (Q-faktor)
  • Narrow-Wide 28 fogas lánctányér
  • 11–32 fogas kazetta
  • szálerősített nejlonból készül platform pedál fémcsapokkal a jó tapadásért
  • króm-molibdén tengely és tömített ipari csapágy
Fék
  • Promax hidraulikus tárcsafék
  • a tárcsa átmérője elöl/hátul: 140/140 mm
  • a gyermekek kezéhez ergonomikusan illeszkedő fékkar
Színek
  • black
  • terra coppa
Súly
  • 8,1 kg (pedál nélkül)
Mellékelt szerszámok
  • a kormánynyakhoz szükséges 4 mm-es imbuszkulcs
  • az első kerékhez és a pedálokhoz szükséges 8 mm-es imbuszkulcs
Csomagméret
  • 112 x 64 x 23 cm

Bike Information
50 kg (max. összsúly, amely a kerékpár, a kerékpáros és a felszerelés súlyából tevődik össze)
